Источники питания версия V02
Заказать
-
-
- Адаптированный под Украинские сети Широкий входной диапазон напряжений 140…264 В с активным ККМ, что позволяет держать максимальную мощность, при минимальном и нестабильном входном напряжении
- КПД до 92%
- Выходная мощность: 1800 Вт
- Выходное напряжение: от 1,5…30 В
- Выходные токи: от 0 –60A
- Стабилизация тока\напряжения
- Аналоговыйзадатчик
- Точная и грубая установка выходных параметров
- Встроенные типы защит (OVP, OCP, OPP, OTP)
- Вентиляторное охлаждение с контролем температуры
- Защита от перегрева (OT), без отключения (с ограничением выходной мощности)
- Индикациястатусовнасветодиодах
- Дисплей:
- Отображениевсехзначений и функций
- Индикация статуса и уведомлений
- Счетчик ампер часов отданных в нагрузку
- Счетчик общей\текущей наработки по времени

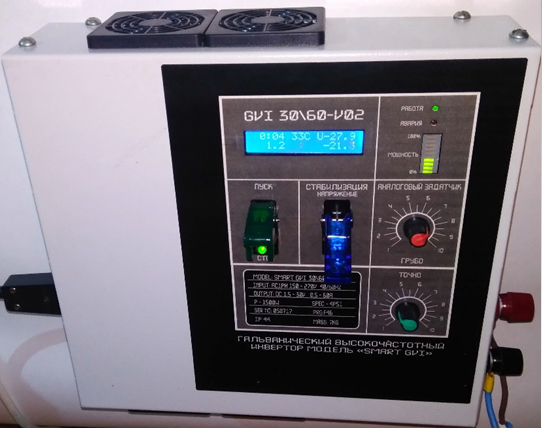

Smart GVI 30\60_v02– 1800 Вт
Технические характеристики
Вход НАПРЯЖЕНИЕ 0 – 110 Вперем. тока. Режим B: Отсутствует выходная мощность
110 — 150 Вперем. тока. Режим B: выходная мощность максимум 600 Вт (+0 Вт –50 Вт)
150 — 185 Вперем. тока. Режим B: выходная мощность максимум 1500 Вт(+30 Вт / -60 Вт)230 Вперем. тока, номинальное ± 20 % (полный диапазон: 185 — 275 В перем. тока). Режим A, полная выходная мощность 1800\3500 Вт (+30 Вт / -60 Вт).230 – 300 Вперем. тока. Режим B: Полная мощность, уменьшенный коэффициент мощности
> 300 Вперем. тока. Режим C: Отсутствует выходная мощность. Выпрямительотключен от сети электропитания.
ЧАСТОТА 50 Гц или 60 Гц, номинальная ± 10 % (полный диапазон: 45 — 66 Гц) МАКСИМАЛЬНЫЙ ВХОДНОЙ ТОК (ПОЛНАЯ НАГРУЗКА) 110 Вперем. Тока\1f: 6.7 Arms (выход 550-600 Вт) 150 Вперем. Тока\1f: 8.9 Arms (выход 1130 Вт)
185 Вперем. Тока\1f: 10 Arms (выход 1500 Вт)
230 Вперем. Тока\1f: 17.2 Arms (выход 1800\3500 Вт)300 Вперем. Тока\1f: 15 Arms(выход 1800\3500 Вт)
КОЭФФИЦИЕНТ ПОЛЕЗНОГО ДЕЙСТВИЯ (100% нагрузка)
Вход 110 Вперем. тока: > 85,5% Вход 150 Вперем. тока: > 88%
Вход 185 Вперем. тока: > 89%
Вход 230 Вперем. тока: > 90%
Вход 300 Вперем. тока: > 90%
Выход ВЫХОДНОЕ НАПРЯЖЕНИЕ 1,5 — 30В пост.тока ВЫХОДНОЙ ТОК 0,5 — 60А пост.тока УРОВЕНЬ ЗАЩИТЫ ОТ ПЕРЕНАПРЯЖЕНИЯ 35В МАКСИМАЛЬНАЯ ВЫХОДНАЯ МОЩНОСТЬ 185-300 Вперем. Тока\1f: 1800Вт(+30 Вт/ -60 Вт) ДИНАМИЧЕСКИЙ ОТКЛИК ±1,0 % и время регулировки < 10 мс для нагрузки 10 – 90 % или наоборот Стандарт проектирования IEC 950 Классификация оборудования КЛАСС ЗАЩИТЫ 1 (постоянное соединения с защитным заземлением) МЕСТО И УСЛОВИЯ ЭКСПЛУАТАЦИИ Для применения в местах ограниченного доступа– сервисная область доступа. Внешний выключатель первичной цепи должен использоваться во входной линии. IEC КЛАСС ЗАЩИТЫ IP20. Ток от входов переменного тока к защитному заземлению: < 3,5 мА при 50 Гц. Время разрядки выводов коннектора модуля до безопасного уровня: < 5 секунды.
Значения напряжения изоляции Вход — земля 1,5 кВперем. тока (основная изоляция) Вход — выход 3,0 кВперем. тока (усиленная изоляция) Выход — земля 1,0 кВперем. тока (основная изоляция — SELV в соответствии со стандартом IEC950) Окружающие условия ТЕМПЕРАТУРНЫЙ ДИАПАЗОН Хранение: от – 40°C до + 85°C (длительное хранение рекомендуется выполнять при температуре 10 — 30°C) Температура запуска: от -5°C до + 55°C
Просим вас учесть то обстоятельство, что при очень низких значениях окружающей температуры пульсация выходного напряжения, псофометрический шум и ограничение по току могут выходить за заданные пределы в течение некоторого времени после запуска.Функционирование:
от 0°C до + 40°C – Полная выходная мощность.от + 40°C до + 55°C – Выходное значение может отличаться от номинального.
от + 55°C до + 70°C – Выходное значение может отличаться от номинального во избежание повреждений
ВЛАЖНОСТЬ Хранение:
0–90 % относительной влажности, без конденсации(рекомендуется: 10-30 %)Функционирование:
0–80 % относительной влажности, без конденсацииАКУСТИЧЕСКИЕ ПОМЕХИ < 55 дБ (A) в соответствии со стандартом EN 300 753 при 100% скорости вентилятора Соответствие стандартам По электрической безопасности IEC 60950-1 UL 60950
SCA 22.2
По электромагнитной совместимости ETSI EN 300 386 V.1.3.2 (для телекоммуникационных сетей) EN 61000-6-1 (по защите в легкой промышленности) EN 61000-6-2 (по защите в промышленный)
EN 61000-6-3 (по излучениям в промышленности) Telecordia NEBS GR1089 CORE
По гармоникам EN 61000-3-2 По требованиям охраны окружающей среды ETSI EN 300 019-2 (-1, -2, -3) ETSI EN 300 132-2
Telecordia NEBS GR63 CORE Zone 4 RoHS -
